GS/GHS系列砂砾泵

材 质: 高铬合金耐磨材质。
型号意义:如6/4D-G(GH)
6:进口直径为6英寸(150mm)
4:出口直径为4英寸(100mm)
D:托架形式
G:砂砾泵
GH:高扬程砂砾泵

在线订购

产品详情

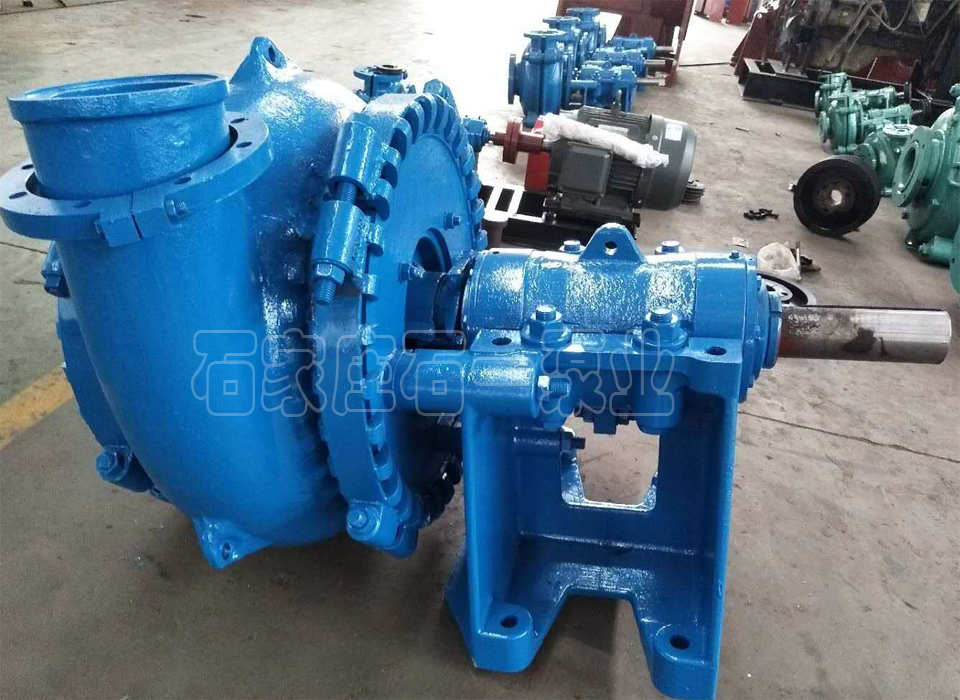

GS/GHS砂砾泵





渣浆泵结构:

GS/GHS型砂砾泵是引进技术产品,该泵采用了以卡带连接的单泵壳结构,为单级单吸悬臂式离心泵,具有重量轻,汽蚀性能好,抗磨蚀性强,过流通道宽,安装使用方便等优点

渣浆泵材质:

该系列砂砾泵由泵头,密封组件,轴承组件,托架等组成,轴承润滑方式为油脂润滑。过流部件叶轮,泵体,前护板,后护板均采用强抗磨高铬合金或耐磨合金钢,硬度不低于58HRC.

渣浆泵使用:

该系列砂砾泵可对大颗粒强磨蚀泥砂连续输送,适用于挖泥船挖泥,采砂船抽沙,疏浚河道。

密封形式:

填料密封、副叶轮密封、填料加副叶轮密封、机械密封等型式。

传动式:

V型三角带传动、弹性联轴器传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置,可控硅调速等。采用多种速度和多种变型方式,使得泵在更佳 工况下运行。使用寿命长,运行效益高,能满足多类恶劣的输送条件。

型号意义

100—泵吐出口直径;DY—托架类型;GS—渣浆泵类型

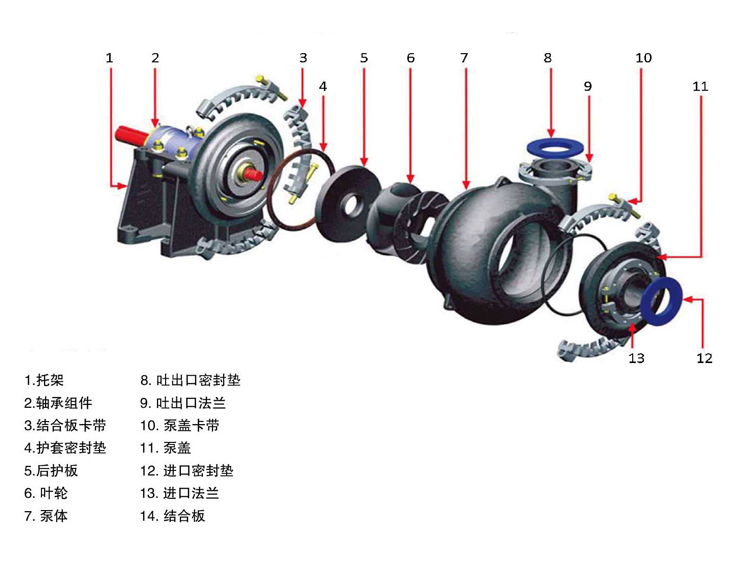

结构形式


性能参数表

型号
Pump Model
允许配带
更大 功率
Allowable
Max.Power(kw)
清水性能
Clear Water Performance
流量Capacity Q
扬程
Head H(m)
转速
Speed n
(r/min)
更高 效率
Max.Eff.
(%)
汽蚀余量
NPSH
(m)
叶轮直径
Impeller.Dia.(mm)
m3/h1/s
100DY-GS6036-25010-705-52600-1400582.5-3.5378
150EY-GS120126-57635-1606-45800-1400603-4.5378
200SY-GS560216-93660-2608-52500-1000653-7.5533
200FY-GS560180-144050-40024-30500-950722.5-5711
300GY-GS1200576-3024160-8408-70300-700682.0-8.0864
350GY-GS600720-3600200-100018-44300-500703.0-9.01016
350TUY-GS1200324-360090-100026-70300-500723.0-6.01270
400TUY-GS1200720-4320200-120012-48250-500723.0-6.01067
